1图像较正
1.1 手工输入坐标点数据进行较正
图像较正，此方法提供由于图纸扫描的倾斜、图纸的伸缩造成的图纸内容变形的较正。
对一幅具有坐标的平面图一般较正步骤如下：

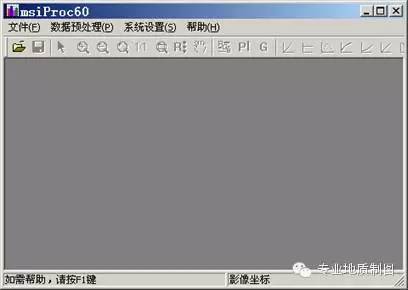

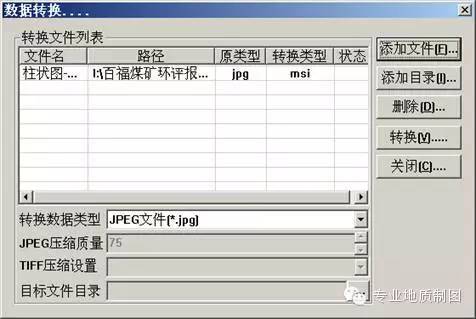

<1>转换图像文件。
<2>打开转换后的Msi文件。
<3>对一般平面图做四个点图象较正处理。也可对图象精确较正，尽可能输入多个控制点来较正图象。
可顺序修改默认的四个控制点数据。再手工输入参照数据。如下图：
<4>．输入图象上控制点与较正控制点数据。在原始图象窗口中按空格键才能确定当前采集的图象控制点。
<5>．计算残差，注意残差较大时需检查控制对应的参照点数据是否正确。
<6>．检查无误后设置好较正参数，再输出较正后新的Msi图象文件。
1.2参照文件进行图像的较正
操作步骤：
1．转换图像文件为MSI
2．打开MSI
3．选择参数文件，点、线文件。
4．删除所有控制点
5．添加控制点，在左边与右边窗口中点选择对应控制点位置，在选择时尽量放大放大图形使点选位置更为精确，三次空格即可添加控制点。当控制点数超过三点后，在添加时会自动在右边窗口显示计算后的坐标位置，只要稍微调整其位置即可。
6．计算残差，并保存控制点文件，以备转换出错用。
7．较正预览及较正输出
2CAD 与MapGis 文件的相互转换
MapGis在数据接口方面提供了文件转换转换程序，支持多种图形文件的输出。由于各类软件所形成的矢量数据各不统一，转换结果也不太理想。下面具体说一下AutoCad图形交换Dxf文件转MapGis图形文件。
AutoCad图形交换Dxf文件包含除CAD系统形文件描述的线形以外其它图形信息（文字，图块，填充图案、多段线、图层，线型，颜色），而MapGis则将图形文件分成点(子图，圆，文字，版面等)、线（线条）、面（填充颜色或图案）三类文件，并配合系统库进行显示与打印（系统库描述了颜色，线型，子图，图案的具体内容，图形文件仅对系统库进行引用）。
2.1 准备工作－编辑码表文件
在MAPGIS安装完成后，在..MAPGISSLIB目录下有四个码表对照文件，ARC_MAP.PNT：AUTOCAD的块（符号）与MAPGIS子图对照表；ARC_MAP.LIN：AUTOCAD的形（线型）与MAPGIS线型对照表；CAD_MAP.TAB：MAPGIS的图层与AUTOCAD图层对照表；CAD_MAP.CLR：MAPGIS的颜色与AUTOCAD颜色对照表。对照文件均为文本文件，可用WINDOWS的写字板或者是记事本程序进行编辑。
(1) 子图对照表ARC_MAP.PNT
打开此文件后会看到如下的格式:
2341 12
2432 13
2433 14
…………
前面一列2341 2342 2433代表AUTOCAD软件的块名（符号），可以是中文名，后面一列12 13 14代表MAPGIS系统的纯数字代码（注：并非子图号，这个代码在数字测图系统里能看见。方法是启动数字测图系统，新建一个测量工程文件，然后就会看见一些地类编码的管理框，例如三角点编码为1110，水准点编码为1210）。
提示：使用数字测量系统时，ＭapGis的系统库目录必须设置成SuvSlib目录，否则无法看到编码。
(2) 线型对照表ARC_MAP.LIN
打开此文件后我们会看到如下的格式:
2341 12
2342 13
2343 14
…………
前面一列2341 2342 2343代表AUTOCAD里的线形名称（注：如果某种线的线型是采用随层方式，那么这种线型是不能按照对照表转入到MAPGIS中的。所以，如果有这种情况，请把线的线型改成为实际线型），后面一列12 13 14代表MAPGIS系统的代码（并非线型号，这个代码在数字测图系统里能看见）。
(3) 图层对照表CAD_MAP.TAB
打开此文件后会看到如下的格式:
0 TREE_LAYER
1 STREET
2 TIC
……
前面一列0 1 2代表MAPGIS系统的图层号，后面TREE_LAYER STREET TIC代表AUTOCAD里的图层名。
(4) 颜色对照表CAD_MAP.CLR
打开此文件后我们会看到如下的格式:
1 7
2 4
3 6
4 2
……
前面一列1 2 3代表MAPGIS系统的颜色号，后面一列7 4 6代表AUTOCAD里的颜色号。
2.2 准备Dxf 图形交换文件
将AUTCAD的DWG格式转换成为AUTCAD的数据交换格式DXF格式（关于转换DXF格式，请参阅有关AUTOCAD的书籍）。在转换时，要注意以下几点：
①在转换成为DXF文件格式时，最好选择R12的版本；
②在转换DXF文件时，不要对原图的块作爆破处理；
③在转换DXF文件时，注意原图是否有样条曲线，如果有，最好作爆破处理。
④在转换DXF文件时，原图中多行Mtext注记的文字，最好分解成单行TEXT文本。以免在转换后显示较多的文字格式控制文字内容。
2.3 设置转换环境
将编辑好的四个对照文件拷贝到MAPGIS/SuvSlib目录下，然后将MAPGIS的系统设置目录中的系统库目录也指向MAPGISSuvSlib这个目录下。
2.4 进行文件转换
启动MAPGIS的文件转换系统，进行转换。对DXF文件进行转换仅能转换得到点、线文件，DXF中的填充信息将丢失。
2.5 经验总结：
DXF到ＭapGis文件转换效果是不尽人意的。填充信息完全丢失，码表对照文件也很难处理。提高DXF文件转换效果可首先DXF文件进行一些编辑，如对线型，就在CAD中按线型分层；图块的定义样式与Mapgis中子图样式一致；填充文件可以生成一个填充区块边界线图形文件，再用此文件转换成线WL文件再在MapGis中造区。
3 三维等高线的操作及高程点的处理3.1 三维等高线绘制
三维等高线指的是为线对象附属性的操作。操作步骤：
1．在线编辑中，修改线属性结构，加高程字段，字段类型必需是浮点型。
2．设置高程参数。
3．自动赋值。
用鼠标拖出一条橡皮线，系统弹出高程设置对话框要求用户设置当前高程、高程增量、和高程域名，然后系统将凡与该橡皮线相交的等高线，根据已设置的“当前高程”为基值，自动逐条按“高程增量”递增赋值，原先若有值，则被自动更新高程。
对于赋值也可在输入线操作的同时进行，在线输入参数对话框中选择“即时属性输入”。
当线绘制完成时出现属性对话框进行属性的输入。
3.2例子：地形图高程点绘制
点文件属性结构如前面图中的参数。高程字段浮点型宽8位1位小数位
选中图例板中的“高程点”图例，用点工具条中的点输入工具，参数如下图：
在绘图区鼠标给定点位后，出现的对话框中，在高程字段输入当前高程点的高程值。
当高程点采集完成后，利用“根据属性标注释”，把高程值标注到点文件中，如下图
高程点注释参数如图
高程点注释效果如上图
注意：“根据属性标注释”只能把当前点工作区中的一个标准域名，全部添加到点文件中，没有选择图层的操作。因此，对此类操作应该在所有高程点全部采集完成后再一步操作。
3.3例子：等高线矢量化
手工输入线：选中图例板中的等高线，利用工具条中的线输入功能，此时对话框参数将自动为“等高线”图例的参数，我们只要按需选择左边的线形“折线”即可在绘图区绘制等高线。输入线的过程中可以利用快捷键。F5放大窗口F6移动窗口F7缩小窗口F8在光标处加点F9回退一点F11改绘线方向F12捕捉设置。Shift键按下时，系统自动捕捉附近线的端点。
交互式矢量化：选中图例板中的等高线，选择菜单“矢量化”→“设置矢量化范围”→“全图范围”，再利用菜单“矢量化”→“交互式矢量化”。光标移到底图上较为清晰的等高线中单击左键，此时系统将自动跟踪此等高线。为我们矢量化等高线时提高了速度。如下图
提示，在交互式矢量化时要结合利用系统的快捷键。才可以很方便的绘出我们满意的图件。
系统键盘说明
1．Enter，Esc，Space分别相当于鼠标左键按下、右键按下和左键放开。←、→、↑、↓可左右上下移动光标，每次一个象素；小键盘中的←、→、↑、↓每次可移十个象素；Shift按下时，移动←、→、↑、↓，可摸拟鼠标的拖动操作。
2．热键定义：Alt+Backspace后退(Undo)，Alt+X退出编辑系统。线编辑时，F12功能键来捕捉需相连接的线头。以达到与已输入的线正确相接或与节点连接。按F8键加点、F9键退点、F11改向。在输入开始时，SHIFT按下自动靠近线，结束时按下Ctrl键自动封闭线。
4 图像的裁剪与拼接4.1 图像的裁剪
在矢量编辑子系统中有时存在对底图的插入，并一起进行输出操作。需要对底图进行修饰。
在图象分析中除了可以进行图象校正外还可以对MSI图象进行裁剪操作。提供标准图幅的对影像裁剪与任意区文件对影像裁剪。
1．标准图幅裁剪影像。
步骤：
a.打开已校正的MSI图象。
b.在“辅助工具”菜单中“标准图幅裁剪影像”
c.输入标准图幅名
2．任意区对影像的裁剪
步骤：
a.打开已校正的MSI图象。
b.在矢量编辑子系统中准备一个区文件。打开参数区文件。
c. 点取“辅助工具”菜单中“区文件影像裁剪”。在右边的参照区文件窗口中点取所要使用的区。
4.2 图像的拼接
在MapGis中的影像库管理可对影像文件进行拼接操作。操作后的文件类型为MSD。
在修改影像库中添加所要接接的单MSI影像文件。
在影像管理中还可进行对影像的简单裁剪操作。其裁剪并非重新对影像实际裁剪操作，仅改变影像文件的显示范围。
注意：拼接的MSD文件仅包含对MSI文件路径等信息，与图形工程文件类似，使用时必须保证其包含的MSI影像文件及路径未被改动，否则将无法显示。另外MSD影像库文件将无法使用交互式矢量化操作。
5 系统库的编辑
库图一定要与点、线、面文件保持一致。例如我们把系统库文件均复制一份保存于“D:MapGis用库文件”下。其中有
CLIB 字体库目录
Slib 系统库目录
Slib5000 小比例尺时的系统库目录。
SuvSlib 数字测图时的系统库目录
为了使库文件适应以后做的所有图件。对库文件的操作规定如下：
<1>．库中存在编号位内容的不再修改。确保库中的各编号位自始至终内容保持一致。
<2>．如需新的内容（如新子图、新图案、新颜色、新线型），可向库末尾添加编号位。新的内容可自己编辑制作。也可已存在的其它库文件中复制。
例如：制作一个
子图。系统原始库中只存在一个类似子图
（编号为27）。
具体操作如下：
（1）．单击“系统库”菜单的“编辑符号库”功能，调出符号库编辑器。如下图
（2）．用提取符号按钮提取库中已存在的27编辑子图库。如下图
（3）．利用删线（删除圆线）。绘矩形（在小旗下面绘出合适的矩形线），如位置不合适可用线移动功能修正。再利用线工作区提弧生成矩形弧段。输入区填充该区。如下图
（4）．利用“移动编辑框”按钮移动编辑框，使其中心点落于小旗杆末端。
（5）．保存当前编辑符号内容，编号为516，缺省颜色为1。
（6）．至此，就可在点输入中可利用516子图号来绘图了。
